Valvola di ritegno wafer FABIA Valvole industriali Termine standard Previene il riflusso del fluido

‌Introduzione al prodotto:  Valvola di ritegno a wafer‌

La  valvola di ritegno a battente a wafer sottile è una valvola di ritegno ultra-compatta caratterizzata da una struttura semplice, un design esteticamente gradevole, una costruzione leggera e una facile installazione. È particolarmente adatta per sistemi di approvvigionamento idrico, petrolio, chimica, metallurgia e altri settori industriali ‌dove lo spazio di installazione è limitato‌.

‌Funzione:‌
Installata nei sistemi di tubazioni, le sue funzioni principali sono quelle di ‌prevenire il riflusso del fluido‌, evitare la rotazione inversa delle pompe e dei loro motori di azionamento e scaricare i fluidi dai contenitori. Può essere utilizzata anche su tubazioni supplementari per sistemi ausiliari in cui la pressione può superare quella del sistema principale. A seconda della selezione dei materiali, è adattabile a tubazioni che trasportano vari fluidi. Come componente fluido integrale della tubazione, il suo processo di apertura/chiusura del disco è influenzato dallo stato di flusso transitorio del sistema; al contrario, le caratteristiche di chiusura del disco influiscono sulla dinamica del flusso del fluido.

‌Parametri tecnici:‌

• ‌Modelli:‌ Tradotto come "Valvola di ritegno a wafer" (termine standard del settore).
• ‌Standard applicabili:‌ Pressione nominale PN1.6MPa ~ 42.0MPa, Classe150 ~ 2500LB; Diametro nominale DN15 ~ 1200mm, NPS 1/2" ~ 48".
• ‌Temperatura di esercizio:‌ -196°C ~ 540°C.
• ‌Materiali del corpo:‌ Acciaio al carbonio, acciaio inossidabile, ecc.
• ‌Fluidi compatibili:‌ Acqua, vapore, gas, prodotti petroliferi, acidi, ecc.

‌Descrizione del prodotto:‌

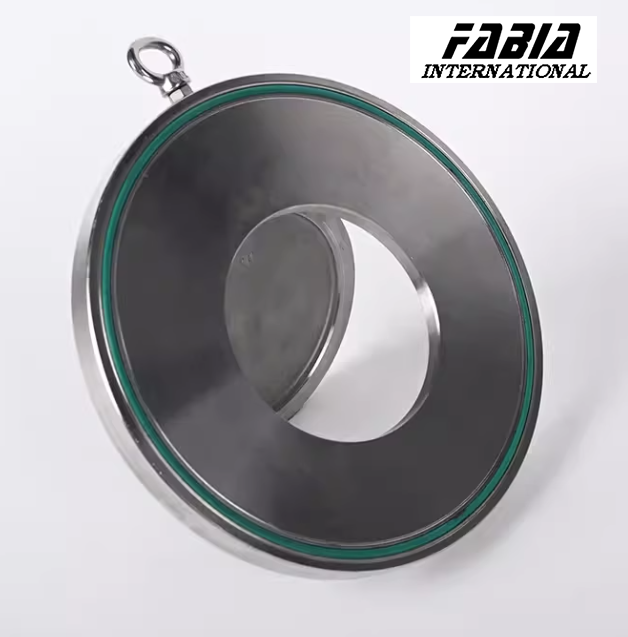

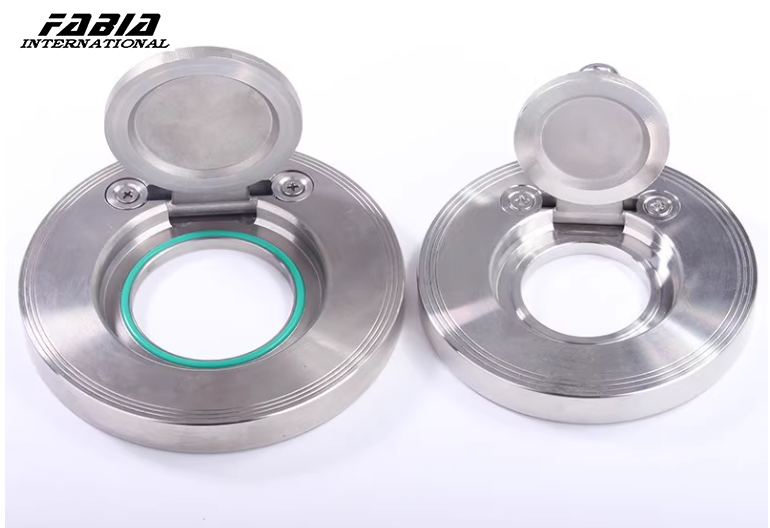

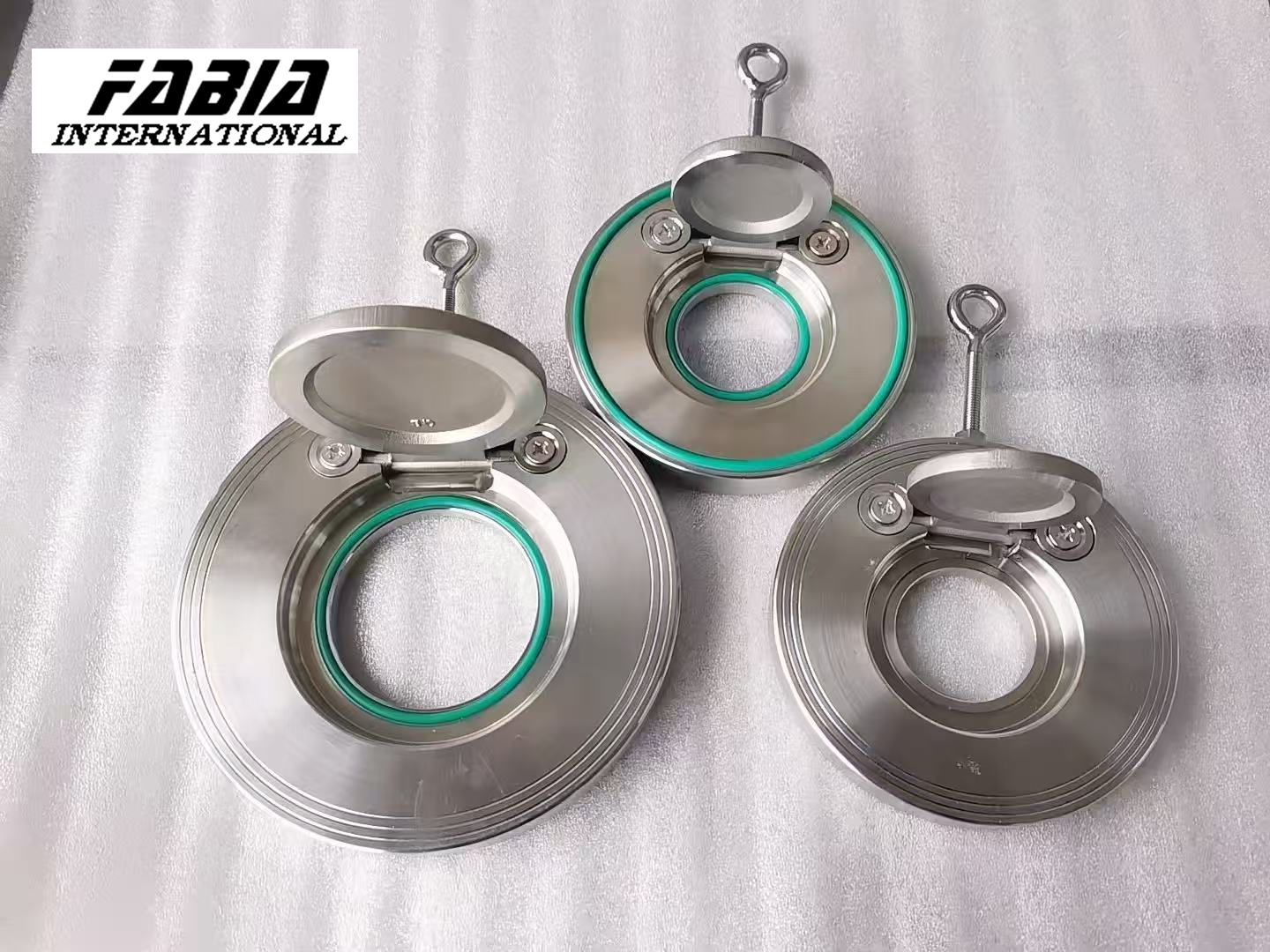

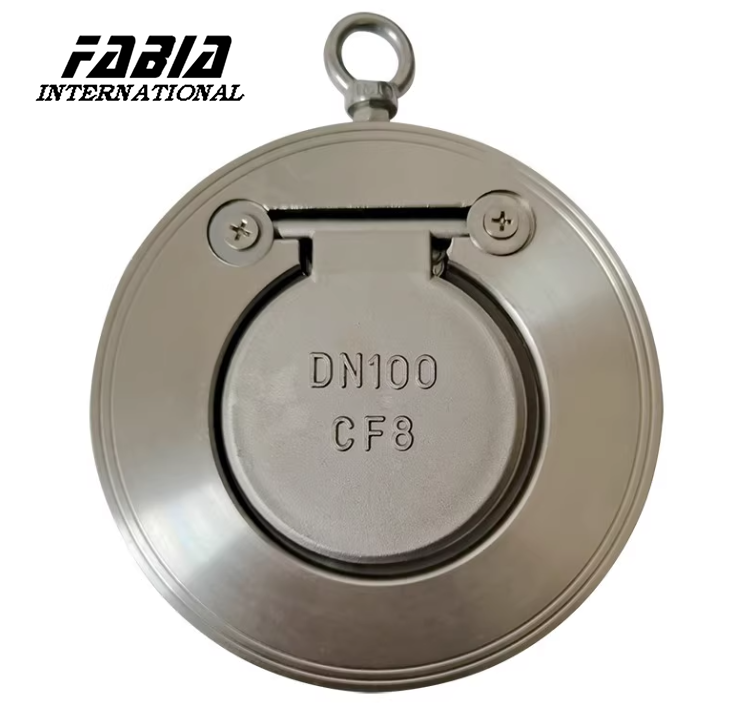

La  valvola di ritegno a battente a wafer è un ‌design ultra-sottile‌ che utilizza una struttura compatta e una configurazione a disco singolo. Un O-ring integrato garantisce ‌eccellenti prestazioni di tenuta‌. Rispetto alle tradizionali valvole di ritegno a battente, questa serie offre vantaggi tra cui:

• ‌Zero perdite esterne.‌
• ‌Installabile in qualsiasi orientamento.‌
• ‌Capacità di tenuta superiore.‌
• ‌Vibrazioni lineari minime.‌
• ‌Bassa caduta di pressione.‌
• ‌Usura nulla dell'anello di tenuta.‌

‌Principio di funzionamento:‌

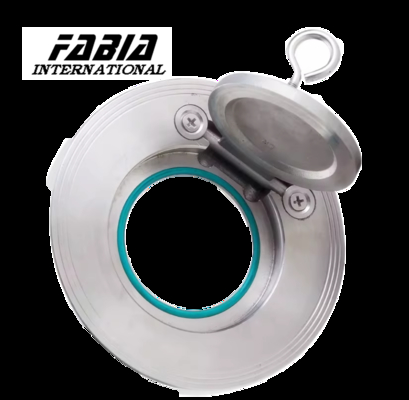

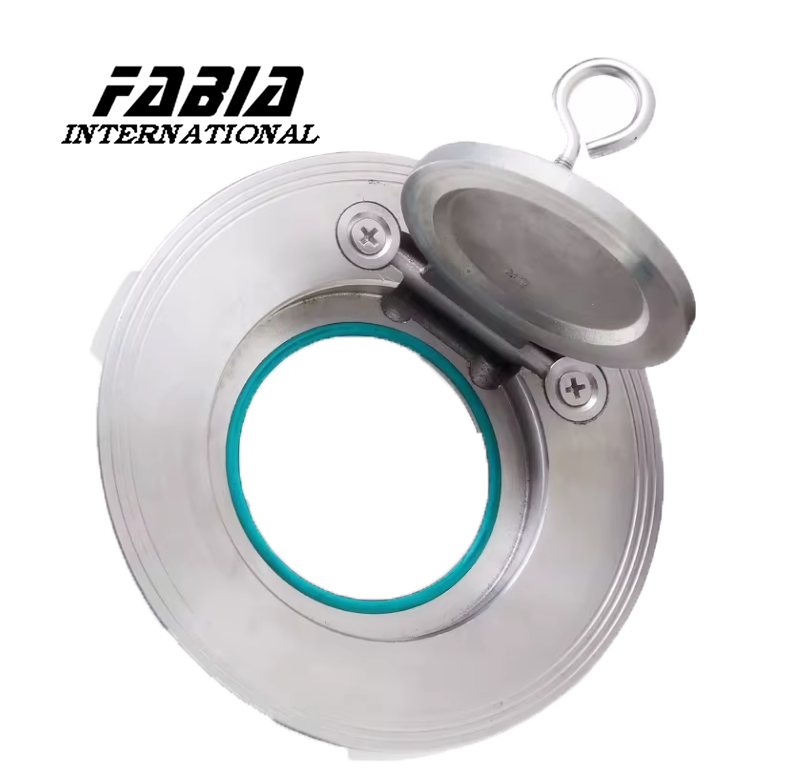

La valvola impiega un ‌meccanismo a battente con bilanciere montato internamente‌. Il disco ruota attorno a un perno: il flusso del fluido spinge il disco ad aprirsi per consentire il passaggio. In caso di inversione del flusso, il disco si chiude automaticamente sotto il suo stesso peso e la forza del fluido a flusso inverso.

‌Caratteristiche del prodotto:‌

1. ‌La chiusura rapida del disco‌ minimizza il colpo d'ariete.
2. ‌Struttura compatta, ingombro ridotto e leggerezza‌.
3. Il disco si apre completamente con ‌minima pressione differenziale‌.
4. ‌Percorso di flusso senza restrizioni‌ garantisce una bassa resistenza al fluido.
5. ‌Funzionamento reattivo‌ e ‌prestazioni di tenuta affidabili‌.
