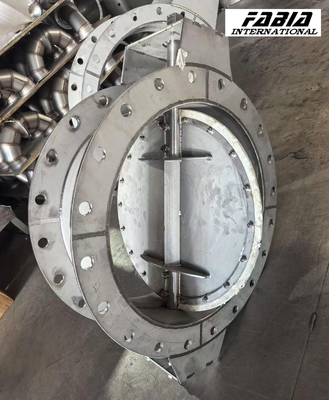

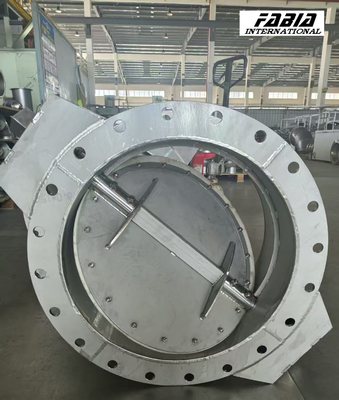

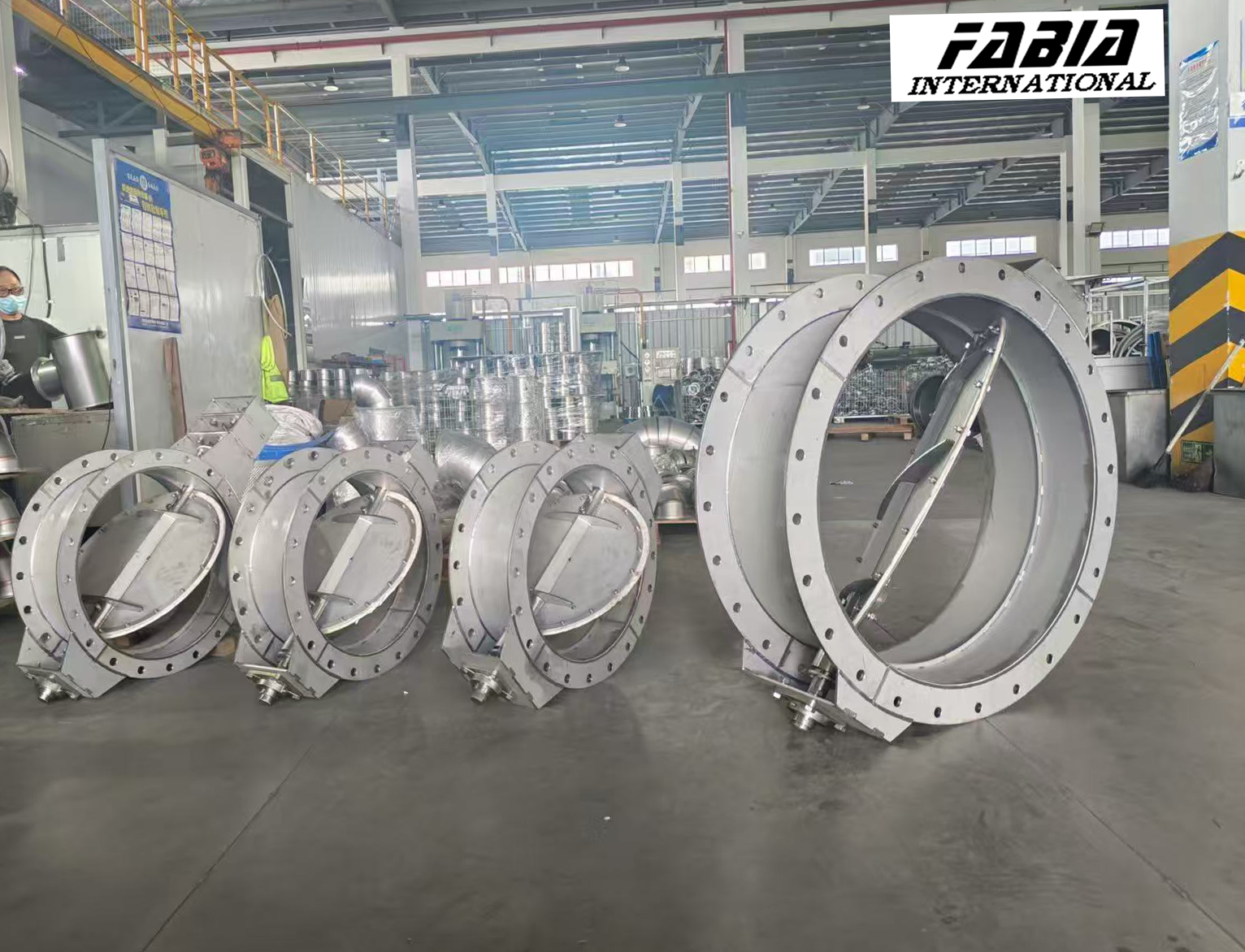

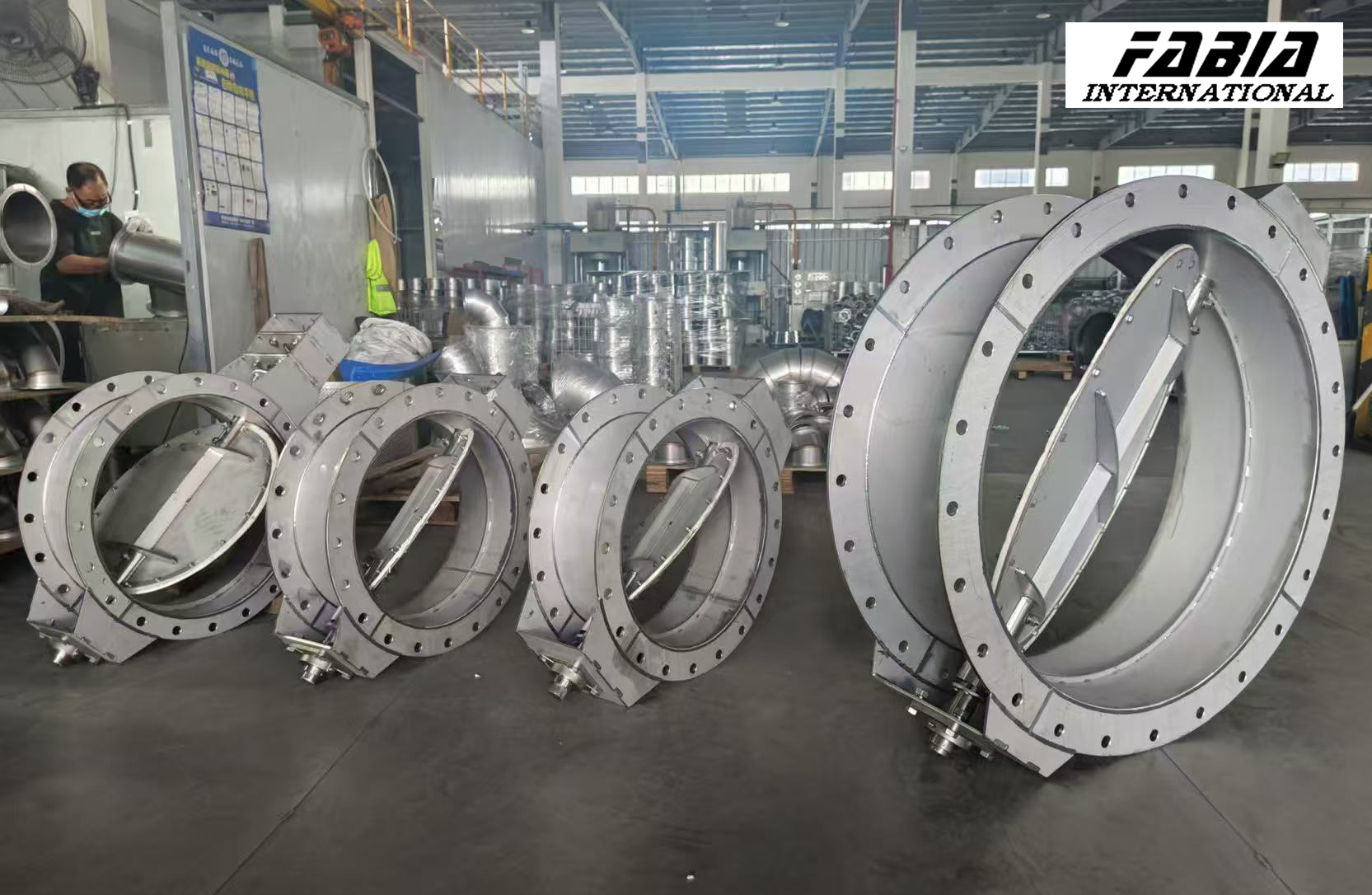

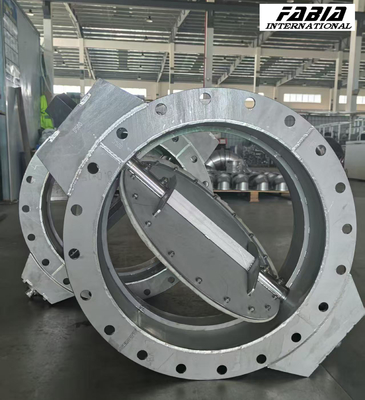

Valvola a farfalla per gas di scarico Valvola a farfalla industriale Valvola ad aria

- Sì.Principi fondamentali di funzionamento delle valvole a farfalla dei gas di combustione:

1. - Sì.Meccanismo di controllo di rotazione:- Sì.
   Il disco ruota di 90° per ottenere una rapida apertura/chiusura e regolazione del flusso.
2. - Sì.Attuazione e posizionamento:- Sì.
   L'attuatore elettrico controlla con precisione l'angolo di rotazione tramite l'azionamento del motore e la riduzione degli ingranaggi, garantendo un funzionamento reattivo.
3. - Sì.Ottimizzazione della tenuta ad alta temperatura:- Sì.
   La tenuta piana tra il disco e il sedile combinata con i sedili in materiale elastico regola automaticamente la pressione di contatto.In questo modo si garantisce un'integrità di tenuta affidabile in ambienti a gas di combustione ad alta temperatura (e- sistemi di desolforazione).

4. Introduzione alle valvole a farfalla dei gas di combustione

   Le valvole a farfalla dei gas di combustione sono valvole di controllo specializzate progettate per media a gas ad alta temperatura, ad alta pressione e corrosivi (ad esempio, gas di combustione, polvere, aria calda).rimozione della polvere ambientale, e sistemi energetici, sono sistematicamente presentati di seguito in cinque aspetti: definizione di base, principi di funzionamento, tipi strutturali, caratteristiche chiave e applicazioni tipiche.

5. Definizione e panoramica- Sì.

   Le valvole a farfalla dei gas di scarico utilizzano una struttura a disco circolare per regolare, deviare, fondere o cambiare il flusso dei media tramite movimento rotazionale.Essi sono utilizzati principalmente in ambienti difficili, come i tubi ad alta temperatura e i sistemi di desolforazione.Le funzioni principali comprendono:regolazione del flusso, controllo della pressione, e isolamento dei media, offrendo vantaggi dibassa resistenza al flusso, azionamento rapido, e facile manutenzione- Sì.

6. - Sì.Principi di lavoro- Sì.

   La valvola è azionata da un azionamento esterno (ad esempio, leva manuale, attuatore elettrico/pneumatico) che ruota il fusto della valvola per spostare il disco tra 0° (chiuso) e 90° (aperto):

   • - Sì.Controllo di apertura/chiusura- - -
     • Parallelamente all'asse del condotto: Aperto(resistenza minima al flusso).
     • Perpendicolare all'asse: Completamente sigillato(zero perdite di media).
   • - Sì.Meccanismo di sigillamento- - -
     • Disco e sedile formano un' interfaccia di tenuta tramitetenuta pianao materiali elastici (ad esempio gomma EPDM).
     • In posizione chiusa, il sedile si deforma sotto compressione per generare una pressione di tenuta (classe di perdite fino aANSI classe VI)).
   • - Sì.Moduli di attivazione- - -
     • - Sì.Manuale: regolare l'apertura tramite la bilancia della ruota manuale.
     • - Sì.elettrico/pneumatico: L'attuatore riceve segnali da 4 a 20 mA per un controllo preciso del flusso e un funzionamento automatico.







     • Struttura e classifica- Sì.

       Classificati per disegno di eccentricità:

       • - Sì.Tipo di linea centrale- - -
         Stampo allineato al centro del disco; sigillamento bidirezionale; resistenza al flusso ultra-basso; ideale per sistemi a bassa pressione e a flusso elevato (ad esempio condotti di ventilazione).
       • - Sì.Tipo eccentrico- - -
         • I disegni mono/doppia/tripla-offset riducono l'attrito e migliorano la durata della tenuta a alta pressione/temperatura (ad esempio, i disegni triple-offset si adattano a temperature estreme ≤650°C).
       • - Sì.Selezione del materiale- - -
         • Corpo: acciaio al carbonio/acciaio inossidabile.
         • Dischi/anello di tenuta: leghe resistenti alla corrosione/usura (304H acciaio inossidabile, acciaio duplex, Hastelloy®).
         • Sedile: rivestimento in carburo di tungsteno per la resistenza all'abrasione.
       • - Sì.Progetti innovativi- - -
         • - Sì.Meccanismo di collegamento a quattro barre(braccio motore, braccio azionato, ecc.) solleva verticalmente il disco lontano dal sedile durante il funzionamento, riducendo al minimo l'attrito e distribuendo la pressione in modo uniforme per prolungare la vita del sigillo.

1Specificità:
